Konfigurasi Access Point

Yang perlu kita persiapkan adalah sebagai berikut,

1. Access Point
2. PC/Laptop
3. Sumber Listrik
4. Ball Point

Selanjutnya kita akan memulai konfigurasi,

1. Hubungkan Access Point dengan sumber listrik menggunakan kabel adaptor. Lampu indikator yang menyala menandakan AP telah terhubung.
2. Reset Access Point, dengan cara menekan tombol reset menggunakan BallPoint selama 30 detik sampai lampu AP mati dan menyala kembali.
3. Buka PC/Laptop(jangan lupa untuk menyalakan koneksi wireless), cari network connection yang nama sesuai dengan AP yang digunakan(kita menggunakan linksys). Klik connect untuk menghubungkan PC/Laptop dengan AP.
4. Berikutnya, atur network agar PC berada pada network yang sama dengan network AP. Dengan cara sebagai berikut,
          - Buka Open Network and Sharing Center pada Control Panel
          - Pilih Change Adapter
          - Klik Wi-Fi
          - Klik Properties
          - Pilih Internet Protokol Version 4 (TCP/IPv4)
          - Pilih Use the following IP Address, isi IP dengan Access Point lyksys(dapat
            dilihat pada kemasan AP) dan subnet mask sesuai dengan kelasnya.
5. Buka browser pada PC/Laptop anda, ketikkan IP dari Access Point pada address bar browser.
6. Akan muncul kotak dialog, kosongkan username lalu isi password dengan "admin" kemudian klik log in. Access Point siap untuk dikonfigurasi.
7. Setelah melakukan proses log in selanjutakan akan muncul interface linksys. Pilih menu setup, lalu pilih Configuration Type untuk menentukan bagaimana IP address akan diambil(tersedia Static IP atau DHCP)


8. Selanjutnya, pilih menu wireless, pilih sub menu Basic Wireless di Mode. Terdapat mode b, g, atau mixed. Kemudian Name (SSID) adalah nama yang akan tampil ketika jaringan terbaca di perangkat.


9. Pada sub menu Security kita dapat mengatur jenis pengamanan yang kita inginkan, misalnya WPA2-Personal yakni tipe pengamanan yang nantinya akan meminta user untuk memasukkan password.

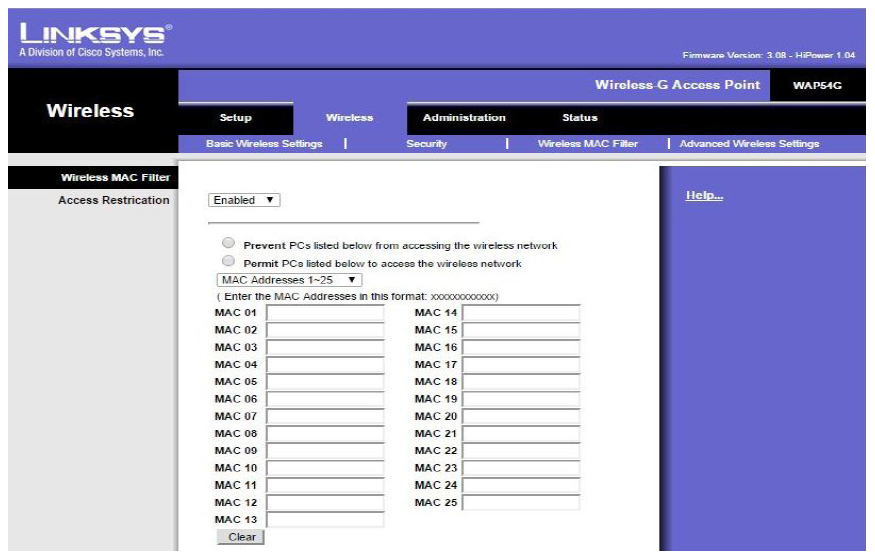

10. Kemudian pada sub menu MAC Filter, kita dapat memfilter MAC address mana saja yang dapat mengakses AP.


11. Pada menu Status kita dapat melihat pengaturan apa saja yang telah kita pilih.


12. Klik Save Setting pada bagian bawah kotak dialog. pastikan AP terhubung pada jaringan internet dengan menghubungkan AP dengan kabel LAN yang terkoneksi internet.
13. Untuk menguji terhubung atau tidaknya AP, kita harus membuka jaringan Wi-Fi. Periksa koneksi yang tersedia, carilah access point dengan nama sama seperti pada saat konfigurasi. Kemudian masukkan password (jika pada konfigurasi harus menggunakan password) dan klik connect. Tunggu hngga perangkat terhubung dengan AP.




    Referensi :
                      Modul Praktikum WireLess and Networking
                      Laboratorium Jaringan Komputer/Program Ilmu Komputer/
                      Universitas Pendidikan Indonesia
















Peta Konsep Modul 6 dan 7 Praktikum SO C2

Peta Konsep Modul Manajemen Memori, Disk, dan I/O

   1.       Manajemen memory adalah tugas yang dilakukan oleh sistem operasi dalam memposisikan proses pada antrian. Fungsi dari manajemen proses antara lain,

a.       Mengalokasikan memori untuk sebuah proses.

b.      Mendelokasikan memori untuk proses yang sudah selesai.

c.       Mengelola informasi ketersediaan memori.

d.      Mengelola swapping atau paging antara memori utama dan disk.

   2.       Bagian-bagian dalam Manajemen

a.       Manajemen Memori, fokus kepada pengelolaan memori

b.      Manajemen Disk dan I/O, mencangkup pembuatan partisi, format partisi, manajemen flashdisk, printer, speaker, dan lain sebagainya.

   3.       Peta Konsep

Peta Konsep Modul Manajemen File dan Direktori

Bagian-bagian yang dipelajari dalam modul ini yaitu:

     1.       Melihat daftar direktori

     2.       Menyalin, memindahkan, atau menghapus file dan direktur

     3.       Manipulasi banyak file dan direktori

     4.       Menggunakan perintah find untuk mencari berdasarkan file

     5.       Kompresi dan dekompresi file menggunakan gzip dan bzip2

Peta Konsepnya,

Referensi :

-          Modul Latihan Praktikum SO 6 Manajemen Memori, Disk, dan I/O (Tim Asisten Sistem Operasi 2013, Ilkom, Upi)

-          Modul Latihan Praktikum SO 7 Manajemen Direktori dan File (Tim Asisten Sistem Operasi 2013, Ilkom, Upi)

Linux Shell and Schedulling (command) Mind Map

1. Linux Shell Mind Map

2. Linux Schedulling Mind Map

UTS SIMBADA

UTS SISTEM BASIS DATA

Mengenai :

        1.  Flowchart tiket kereta api

        2.  ERD tiket kereta api

        3.  Sql mengenai tiket kereta api



Flowchart tiket kereta api

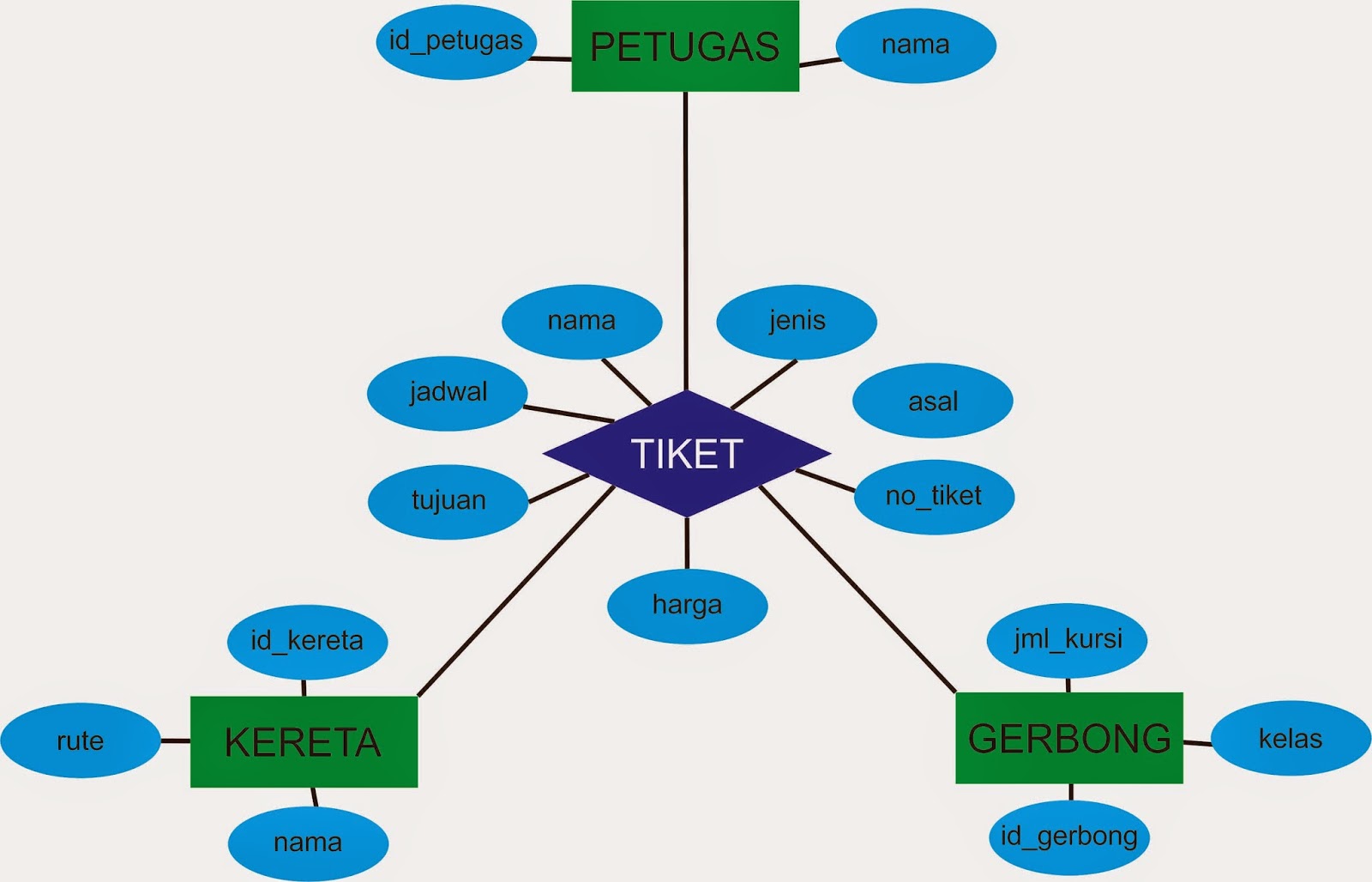

ERD tiket kereta api



Sql tiket kereta api

--Membuat tabel petugas

create table petugas(

                id_petugas number(10) not null,

                nama_p varchar2(20) not null,

                constraint pk_id_p primary key (id_petugas)

);

--Membuat tabel kereta

create table kereta(

                id_kereta number(10) not null,

                nama_k varchar2(20) not null,

                rute varchar(20) not null,

                constraint pk_id_k primary key (id_kereta)

);

--Membuat tabel gerbong

create table gerbong(

                id_gerbong number(10) not null,

                kelas varchar2(10) not null,

                jml_kursi number not null,

                constraint pk_id_g primary key (id_gerbong)

);

--Membuat tabel tiket

create table tiket(

                id_tiket number(10) not null,

                id_petugas number(10) not null,

                id_kereta number(10) not null,

                id_gerbong number(10) not null,

                nama varchar2(20) not null,

                tujuan varchar(20) not null,

                tanggal date,

                harga number,

                constraint pk_id_ii primary key (id_tiket),

                constraint fk_id_pi foreign key (id_petugas) references petugas (id_petugas),

                constraint fk_id_ki foreign key (id_kereta) references kereta (id_kereta),

                constraint fk_id_gi foreign key (id_gerbong) references gerbong (id_gerbong)

);

--Membuat sequence untuk id_petugas, id_kereta, id_gerbong, dan id_tiket

create sequence id_p increment by 1;

create sequence id_k increment by 1;

create sequence id_g increment by 1;

create sequence id_t increment by 1;

--Mengisi tabel petugas

insert into petugas values (id_p.nextval,'Santoso');

insert into petugas values (id_p.nextval,'Zaki');

insert into petugas values (id_p.nextval,'Beni');

--Mengisi tabel kereta

insert into kereta values (id_k.nextval,'Argotuit','BDG-JKT');

insert into kereta values (id_k.nextval,'Argotoet','JKT-BDG');

insert into kereta values (id_k.nextval,'Argotret','BGR-BDG');

--Mengisi tabel gerbong

insert into gerbong values (id_g.nextval,'Ekonomi',50);

insert into gerbong values (id_g.nextval,'AC',30);

insert into gerbong values (id_g.nextval,'Eksekutive',10);

--Mengisi tabel tiket

insert into tiket values (id_t.nextval,2,1,1,'Tono','JKT',to_date('10-jul-14','dd-mon-yy'),60000);

insert into tiket values (id_t.nextval,1,2,3,'Biri','BDG',to_date('01-jul-14','dd-mon-yy'),80000);

insert into tiket values (id_t.nextval,3,3,2,'Putera','BDG',to_date('05-jul-14','dd-mon-yy'),100000);

--Membuat trigger untuk mengurangi jumlah kursi pada tiap gerbong

create or replace trigger kurangi_kursi

        before insert on tiket for each row

begin

        if inserting then

                update gerbong set jml_kursi = jml_kursi - 1 where id_gerbong= :new.id_gerbong;

        end if;

end;

/

Referensi :
 - DIKTAT KULIAH HANDOUT Budi Laksono Putro, S.Si, MT dosen Ilmu komputer UPI
 - SISTEM INFORMASI PELAYANAN TIKET KERETA API DENGAN JSP pada halaman

    http://repo.eepis-its.edu/567/1/926.pdf

BASIS DATA

BAB I Pengenalan Basis Data

Data dan Informasi



            Data didefinisikan sebagai representasi yang mewakili fakta dari dunia nyata, dapat berupa angka, gambar, huruf, suara, dan lain-lain. Sedangkan faktanya dapat berupa barang, aktivitas, kejadian, dan semua tentang dunia nyata.

Informasi merupakan hasil olahan dari data yang memberikan makna bagi penerima informasi. Kualitas data dan informasi tergantung oleh hal-hal berikut

1. Benar tidaknya memrepresentasikan fakta dari dunia nyata
2. Ketepatan waktu penggunaan
3. Tepat penggunaannya

Konsep Basis Data

          Gabungan dari dua kata yakni, basis dan data yang dapat di artikan sebagai gudang/markas tempat dikumpulkannya data-data sesuai dengan kebutuhan pemakai.

Diibaratkan sebuah lemari arsip perusahaan yang di dalamnya terdapat berkas-berkas tentang barang, jumlah barang, laba, dan rugi.

Tujuan Basis Data

Beberapa poin penting mengenai tujuan basis data:

1.    Speed
2.    Accuracy
3.    Space
4.    Availability
5.    Completeness
6.    Security
7.     Sharability

DataBase Management System (DBMS)

Merupakan software yang digunakan untuk mengelola dan memanggil kueri (query). Karakteristik dari DBMS yakni:

•     Software program
•     Supplements operating system
•     Manages data
•     Queries data and generates reports
•     Data security

Dibalik karakteristiknya, DBMS juga memberikan manfaat bagi panggunanya seperti:

1.      Data berdiri sendiri
2.      Pengaksesan data yang efisien
3.      Integritas data dan keaman terjamin
4.      Administrasi data
5.      Dapat diskases bersamaan
6.      Recovery saat terjadi kegagalan
7.      Mengurangi waktu pembangunan aplikasi

Komponen-komponen dalam sebuah basis data terdiri atas:

           1.       Perangkat keras

          2.     Sistem operasi

          3.    Basis data

          4.     DBMS

          5.     Pemakai

          6.     Aplikasi lain

Bahasa Basis Data

Bahasa pada basis data dikelompokkan menjadi beberapa macam, yaitu:

1. Data Definition Language (DDL), adalah perintah-perintah yang biasa digunakan oleh   pengguna basis data untuk mendefinisikan skema ke DBMS.
2. Interactive Data Manipulation Language (DML), adalah perintah-perintah yang digunakan untuk mengubah, manipulasi dan mengambil data pada basis data. Terdapat 2 macam DML, Prosedural dan Nonprosedural.
3. Transaction Control, meupakan bahasa basis data yang mengatur transaksi yang dilakukan oleh DML.
4. Embedded and Dinamic SQL, contohnya C, C++, Java, Cobol, Pascal, dan lain-lain.
5. Authorization, digunakan untuk memdefinisikan hak akses spesifik terhadap objek-objek basis data.

   BAB II ENTiTY Relationship Model


     Komponen-komponen utama model Entity Relationship

1.    Entitas, memodelkan objek-objek yang berada pada lingkungan.Contoh: himpunan entitas mahasiswa, penjualan, dan tabungan.
2.         Relationship, koneksi antara entitas-entitas.Contoh: Antara Obat dan Apotek dihubungkan oleh relasi “Memiliki”.
3.     Atribut-atribut, properti-properti dari entitas dan relasi.Contoh: Atribut dari entitas mahasiswa.
4.     Konstrain-konstrain, batasan-batasan tertentu.

     KEY

Key adalah cara membedakan suatu entitas pada himpuanan entitas dengan entitas lain. Macam-macam key:

1.  Super key, merupakan kumpulan atribut yang dapat membedakan setiap baris data dalam sebuah relasi secara unik.
2.  Candidate key, merupakan atribut minimal yang dapat membedakan setiap baris data dalam sebuah relasi secara unik.
3. Primary key, merupakan salah satu dari candidate key yang terpilih.

     Tahapan Pembuatan ERD

      Berdasarkan komponen-komponen dalam entity relationship di atas maka didapatlah satu diagram ERD dengan tahapan pembuatan sebagai berikut:

1. Mengidentifikasi dan menetapkan seluruh komponen yang akan terlibat.
2. Menentukan atribut-atribut di setiap entity.
3. Menentukan atribut primary key dari setiap entity.
4. Menentukan relationship antar entity.
5. Menentukan atribut dari setiap relationship (jika ada).
6. Menentukan Cardinality Rasio.
7. Menentukan Participation Constraint.

      Contoh ERD (erd Tiket Kereta Api)

    BAB III Konversi ER ke Basis Data Realtional



      Himpunan Entitas Lemah

Entitas lemah merupakan entitas yang tidak memiliki primary key dan selalu bergantung pada entitas lain. Notasi entitas lemah digambarkan dengan double persegi panjang, sedangkan untuk relasinya adalah double diamond.

     Spesialisasi dan Generalisasi

Spesialisasi adalah proses desain top-down dengan mendesain subgrouping didalam himpunan entitas yang berbeda dari himpunan entitas. Tujuannya untuk memberikan gambaran konseptual tentang perbedaan karakteristik dari himpunan entitas.

Generalisasi merupakan proses desain bottom-up dengan mengombinasikan jumlah himpunan entitas yang digunaka secara bersama-sama.



     Ageregasi

Agregasi adalah enkapsulasi dari entitas-entitas yang berelasi (*n-n). Notasi agregasi adalah persegi panjang yang membungkus himpunan entitas biner yang saling berelasi.

     Skema ER ke Tabel

Penurunan skema yang dimaksudkan untuk mengubah sebuah konsep hubungan entitas dan relasi kedalam bentuk fisik tabel-tabel yang berelasi dengan aturan sebagai berikut:

1. Setiap himpunan entitas menjadi tabel
2. Setiap atribut menjadi kolom di tabel
3. Kardinalitas relasi akan menentukan jumlah tabel yang terbentuk.

   BAB IV NORMALISASI



     Tujuan Normalisasi:

1. Untuk menghilang kerangkapan data
2.  Untuk mengurangi kompleksitas
3. Untuk mempermudah pemodifikasian data

     Alur Normalisasi:



     Bentuk-bentuk Normal

1. Bentuk Normal Tahap Pertama (1st Normal Form / 1NF)
2.  Bentuk Normal Tahap Kedua (2nd Normal Form / 2NF)
3. Bentuk Normal Tahap (3rd Normal Form / 3NF)
4. Boyce-Code Normal Form (BCNF)
5. Bentuk Normal Tahap (4th Normal Form / 4NF)
6. Bentuk Normal Tahap (5th Normal Form / 5NF)

     Normal Pertama (1st Normal Form)

•      Aturan :

ü Tidak adanya atribut multi-value, atribut komposit atau kombinasinya.

ü Mendefinisikan atribut kunci.

ü Setiap atribut dalam tabel tersebut harus bernilai atomic (tidak dapat dibagi-bagi lagi)

     Normalisasi Kedua (2nd Normal Form)

•      Aturan :

ü Sudah memenuhi dalam bentuk normal kesatu (1NF)

ü Semua atribut bukan kunci hanya boleh tergantung (functional dependency) pada atribut kunci

ü Jika ada ketergantungan  parsial maka atribut tersebut harus dipisah pada tabel yang lain

ü Perlu ada tabel penghubung ataupun kehadiran foreign key bagi atribut-atribut yang telah dipisah tadi

     Normalisasi Ketiga (3rd Normal Form)

•      Aturan :

ü   Sudah berada dalam bentuk normal kedua (2NF)

ü  Tidak ada ketergantungan transitif (dimana atribut bukan kunci tergantung pada atribut bukan kunci lainnya).



     Referensi : DIKTAT KULIAH IK330 Budi Laksono Putro, S.Si, MT
                           dosen Ilmu komputer UPI
